Паразитный слышимый шум из динамика при ненажатых клавишах устройства.
🛑 Проблема: слышен слабый шум из динамика при ненажатых клавишах.
🤔 Гипотеза: проникновение паразитной генерации в динамик, вызванной внутренними переключениями компонентов микросхемы таймера 555.
🛠️ Действие:

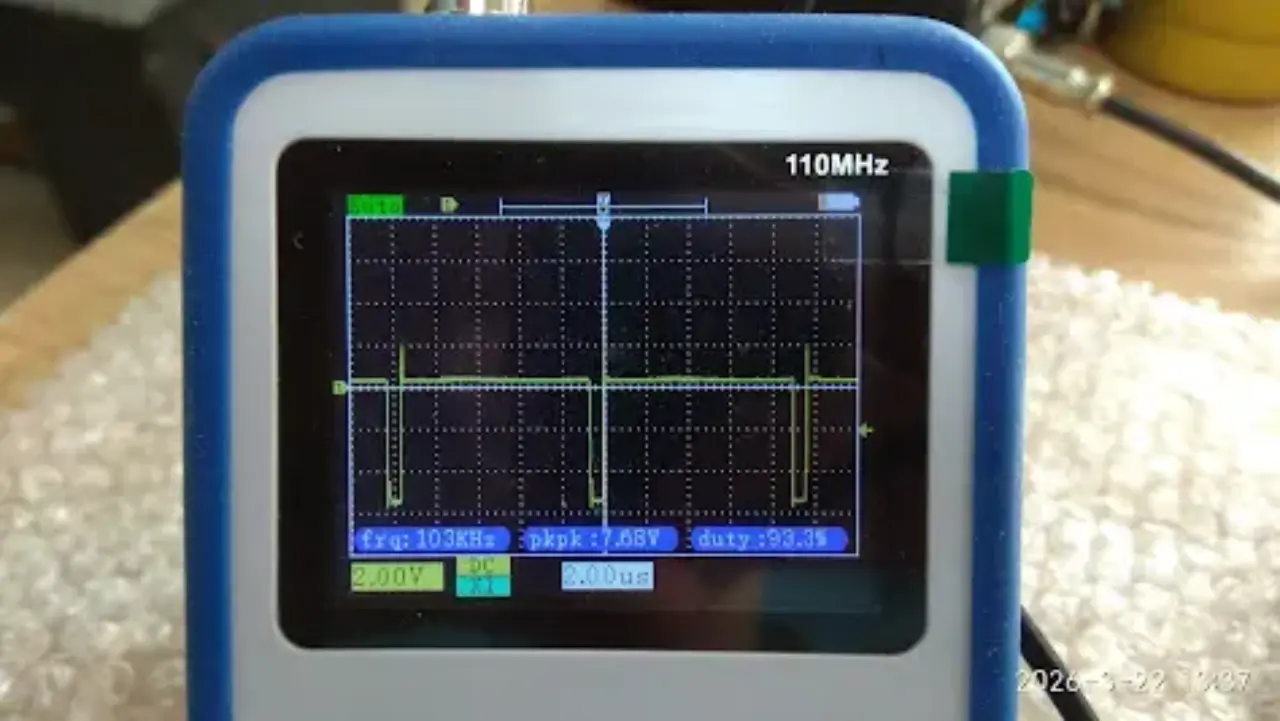

Примечание: динамик заменен на 100 Ом, измерение произведено на выводе 3 микросхемы 555.
❎ Результат: отрицательный.
🔍 Причина: паразитная генерация и шум на частоте 100 кГц не могут быть услышаны ухом.
🤔 Гипотеза: импульсные броски тока микросхемы 555 могут создавать слышимые пульсации по шине питания.

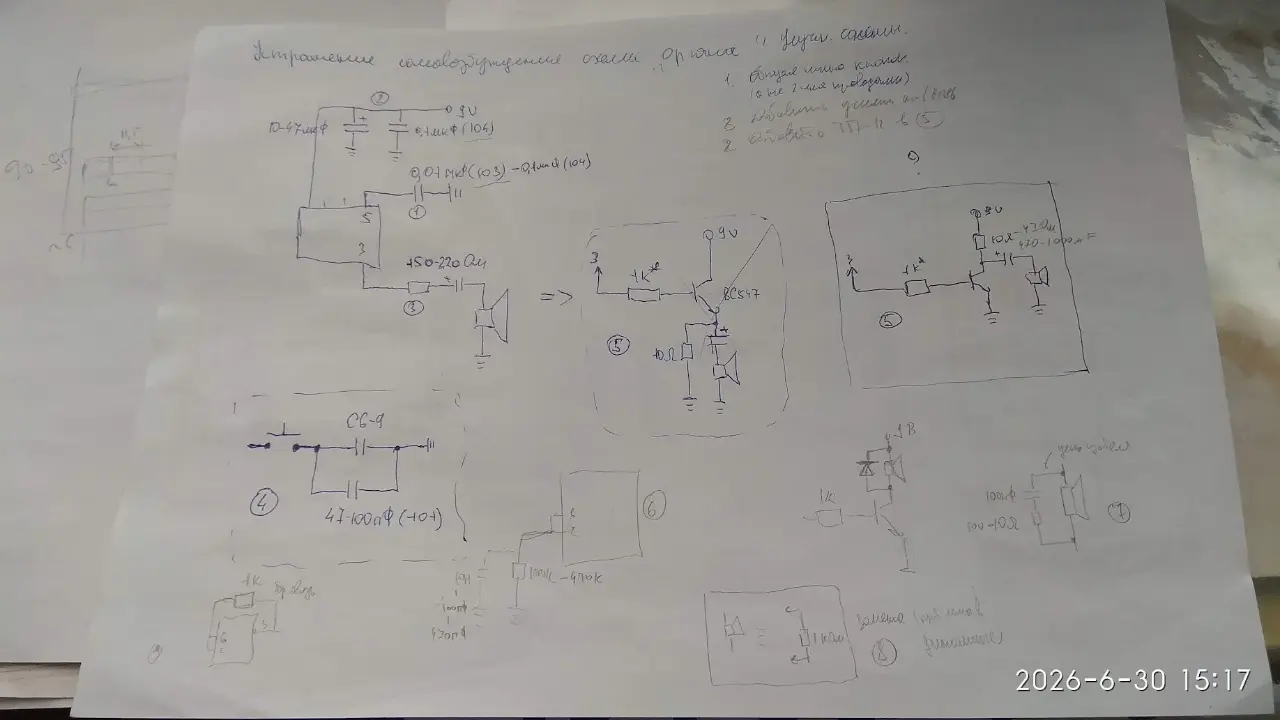

🛠️ Действие: схемотехническое решение
❎ Результат: отрицательный.
🔍 Причина: недостаток схемотехники устройства в том, что шунтирование паразитного шума дополнительными фильтрующими конденсаторами ведет и к изменению частоты клавиш органа.
