Развитие навыков изготовления, точной подгонки и покраски сложных деталей и создания механической клавиатуры, а также изучение основ технической эстетики. Освоение построения генераторов звуковой частоты на базе классического таймера 555.

Описание проекта

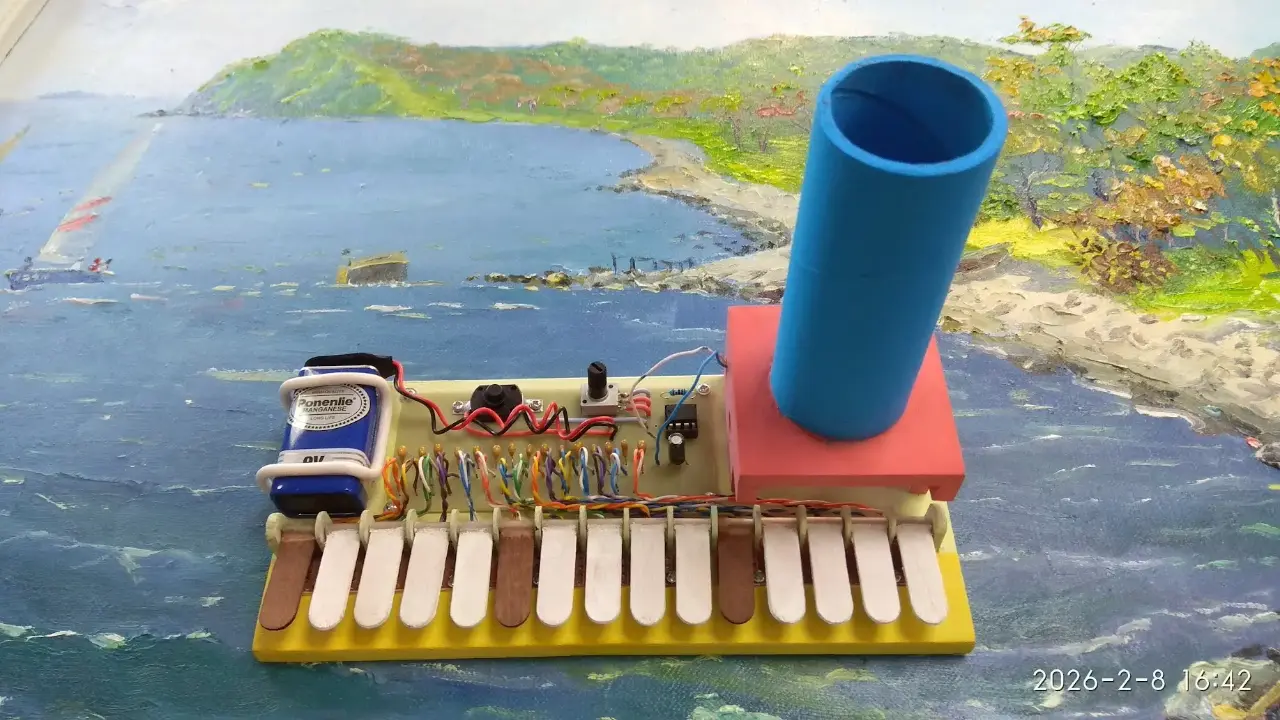

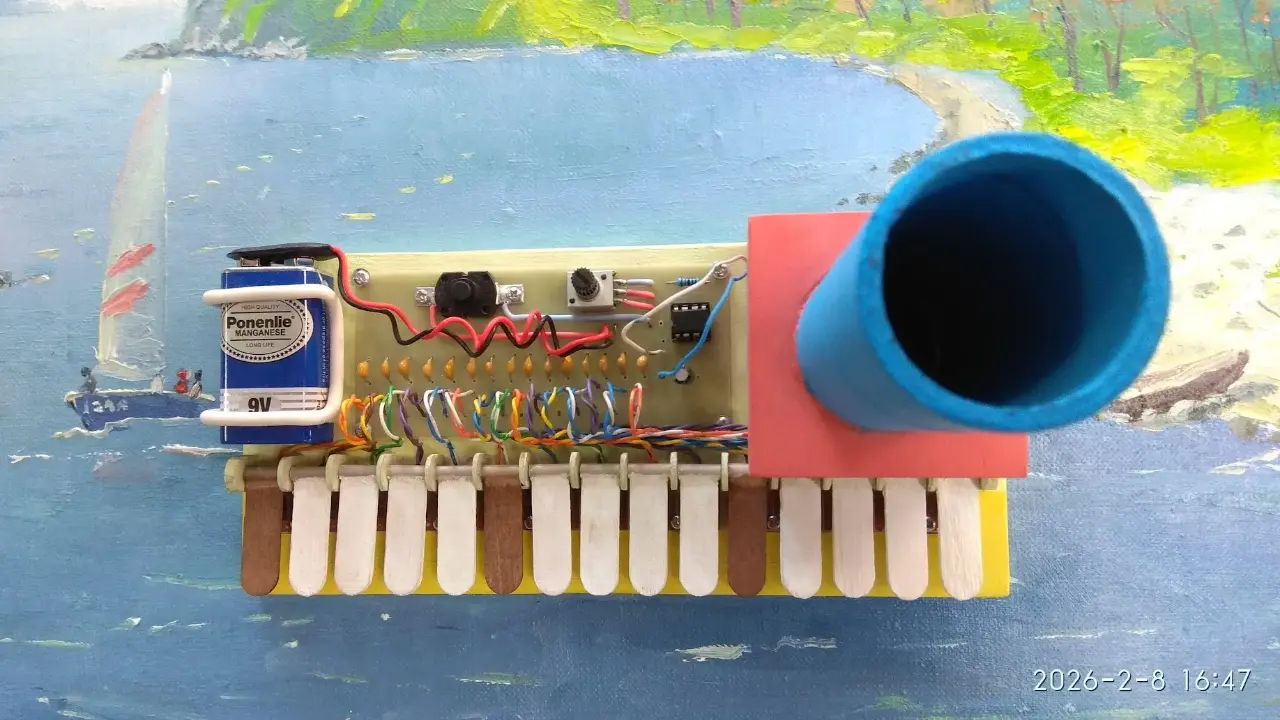

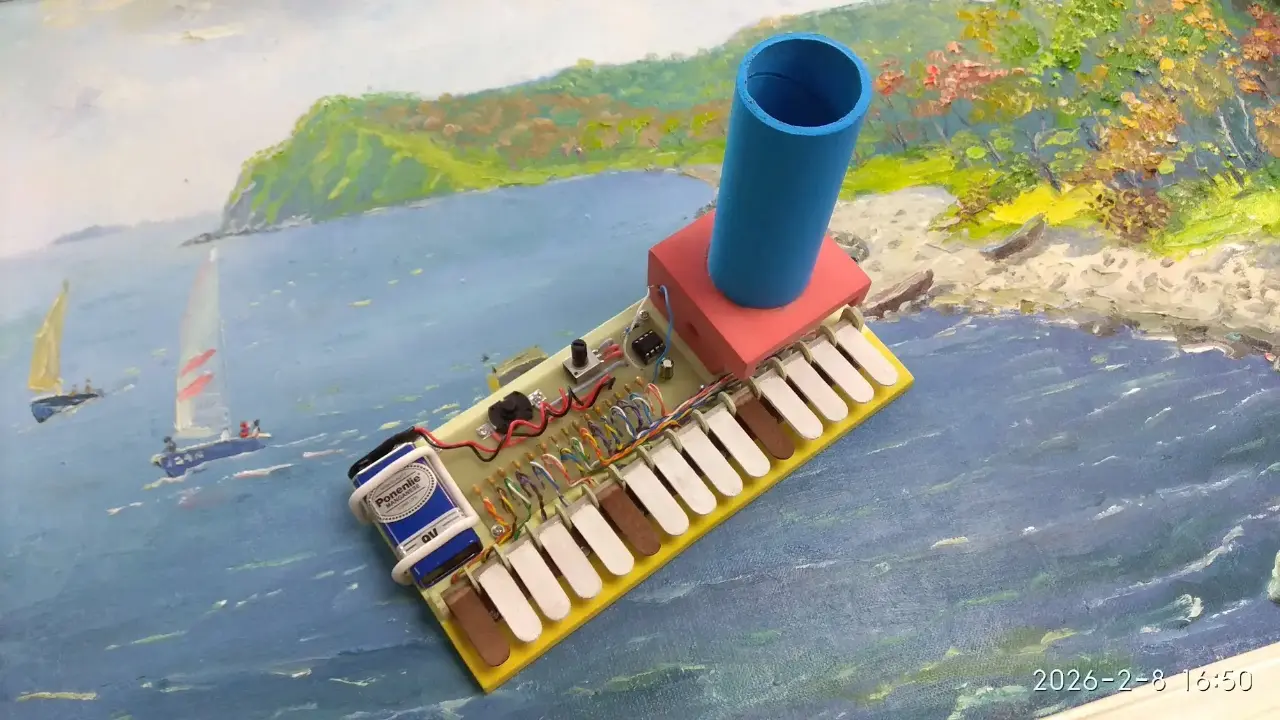

Создание конструкции и электрической схемы пятнадцатитонального электронного органа с применением микросхемы таймера 555, предназначенного для воспроизведения несложных мелодий. Устройство собрано на деревянном основании, где закреплены печатная плата с электронной схемой, самодельные клавиши и блок акустического диффузора. Оригинальная форма деревянных деталей в сочетании с открытым монтажом электроники создаёт уникальный футуристический образ.

Область применения

Использование в качестве оригинального музыкального инструмента и наглядного пособия по изучению тонального кодирования звука. Поскольку каждая клавиша устройства генерирует сигнал строго на своей частоте, прибор служит прототипом пульта дистанционного звукового управления автоматикой. Для юного инженера это модель командного пульта космического корабля, способная звуковыми кодами бесконтактно включать бортовые приборы, открывать шлюзы станций или передавать команды роботам-планетоходам.

video

Развитие проекта

1. Замена унифицированного динамика на самодельный из бумаги.
2. Модификация конструкции устройства до варианта пульта дистанционного тонального управления движением модели (планетохода или робота) на основе решений: [Мацкевич, 1986, с. 91] 1, [Отряшенков, 1967, с. 229] 2, [Борисов, 2001, с. 425] 3.
3. Создание на базе устройства музыкального синтезатора со встроенными самодельными звуковыми эффектами.

Файлы проекта

1. 📄Схема электрическая принципиальная, PDF
2. 🔌Схема электрическая принципиальная, sPlan

Журнал проекта

Галерея работ

  1. Мацкевич В.В. Занимательная радиоэлектроника в пионерлагере / Рец.: В.Г. Борисов, В.Т. Поляков. — М.: ДОСААФ СССР, 1986. — 141. с.: ил. — ББК 32.884.19. ↩

  2. Отряшенков Ю.М. Азбука теле-автоматики. — М.: Детская литература, 1967. — 258 с.: ил. — (Библиотечка пионера «Знай и умей»). ↩

  3. Борисов В.Г. Энциклопедия юного радиолюбителя-конструктора / В. Г. Борисов. — 9. изд., перераб. и доп. — М.: Солон-Р, 2001. — 526 с.: ил. — ISBN 5-93455-100-0, ББК 32.84. ↩

Источники:

Mims F. Engineer’s Mini-Notebook: 555 Timer IC Circuits, 1996, p. 19; RadiotekhnikaClub

Автор:
Лиза Б.
