Развитие навыков конструирования из дерева и фанеры, расчета параллельно-последовательных цепей, подбора номиналов токоограничивающих резисторов и пайки электрических схем методом поверхностного монтажа.

Описание проекта

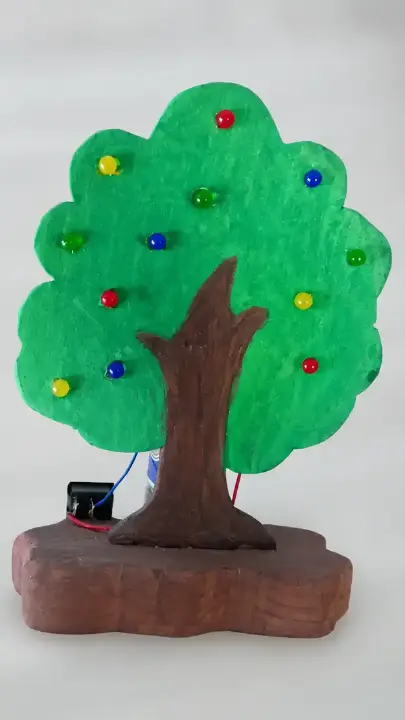

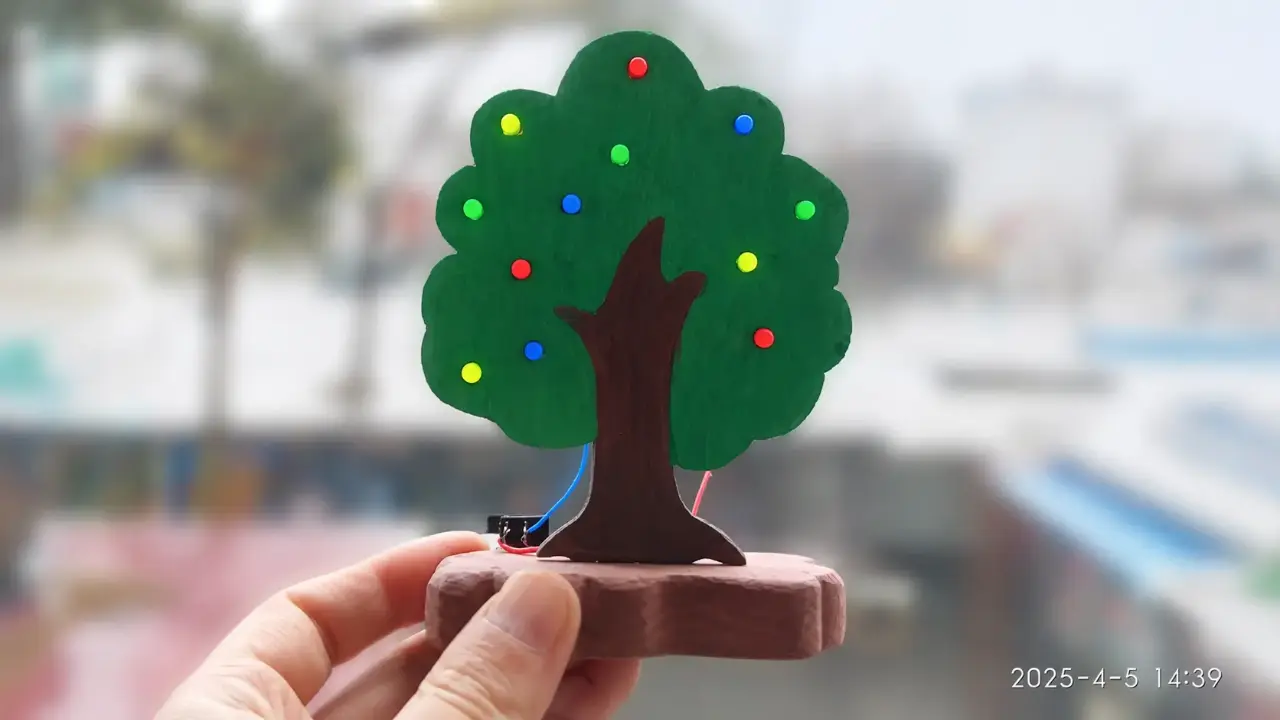

Создание конструкции яблоневого дерева из фанеры на подставке из цельной древесины и электрической схемы с параллельно-последовательным включением светодиодов и токоограничивающими резисторами.

v v

Область применения

Украшение интерьера, создание оригинального ночника и демонстрация работы параллельно-последовательных электрических цепей. Модель служит макетом космического сада. В темноте светящиеся яблоки напоминают сигнальные огни на приборной панели корабля, который везет земные растения к новой планете.

video

Развитие проекта

1. Добавление в схему детектора освещенности для автоматического включения устройства в ночное время.
2. Подключение модуля управления для создания динамических эффектов: имитации созревания плодов через плавное изменение яркости светодиодов.
3. Изменение конструкции поделки: в виде радуги на подставке, где цветовые полосы будут подсвечиваться своим цветом светодиодов. Радугу сделать в виде, взлетающей по окружности, звезды.

Файлы проекта

1. 📄Яблоневое дерево. Трафарет, PDF
2. 📄Яблоневое дерево. Трафарет, sPlan
3. 🔌Схема электрическая принципиальная такая же как и в проекте «Новогодняя ёлочка».
4. 📐Сборочный чертеж устройства такой же как и в проекте «Новогодняя ёлочка».

Журнал проекта

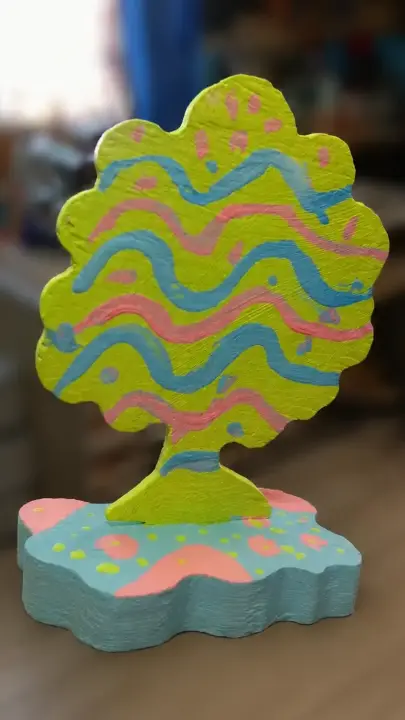

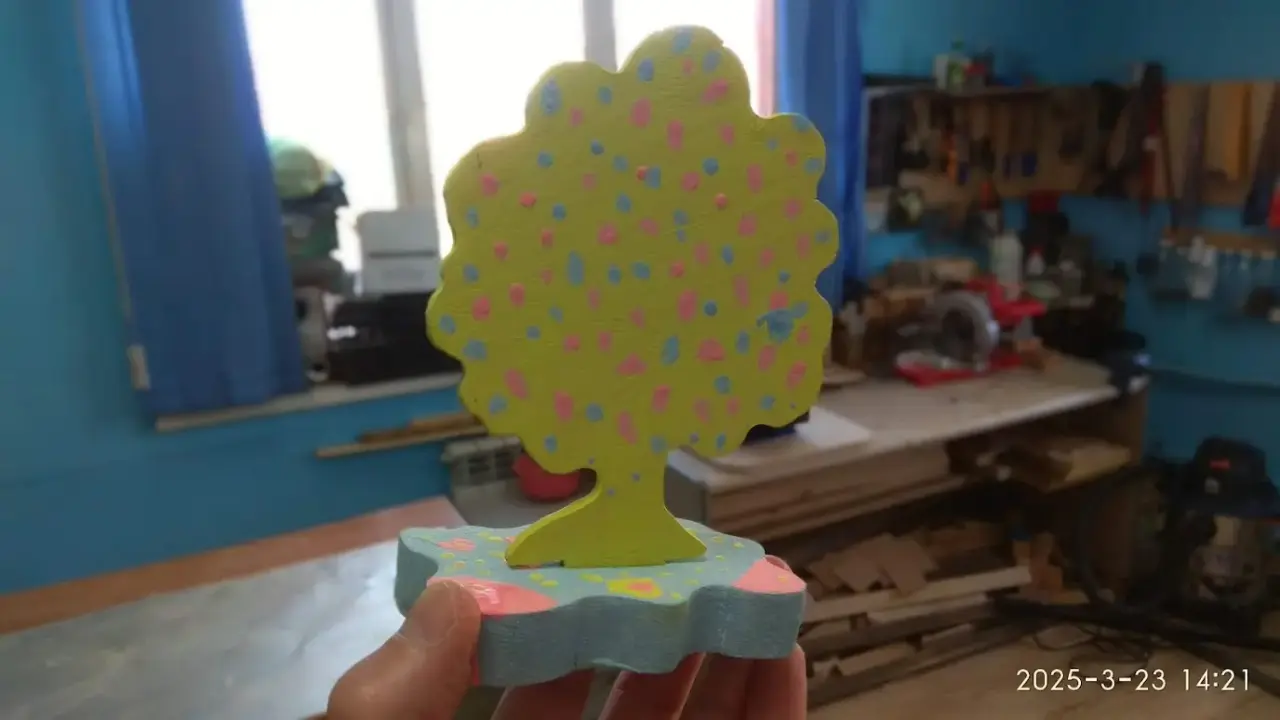

Галерея работ

Источники:

RadiotekhnikaClub

Автор:
Кирилл К., Лиза Б.
