Развитие навыков чтения электронных схем для понимания функционирования устройств. Изучение работы биполярных транзисторов в стандартном и инверсном режимах, процессов заряда и разряда конденсаторов, а также наглядное освоение физики электронных процессов без использования микроконтроллеров.
Описание проекта

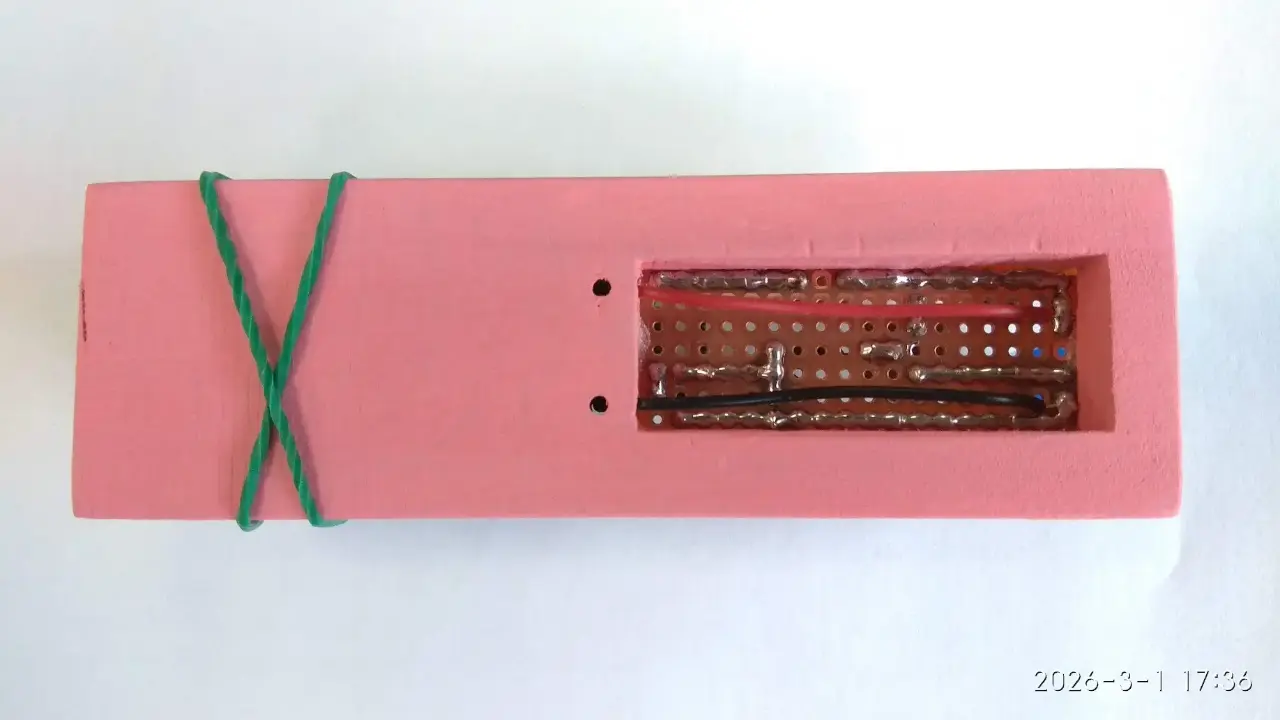

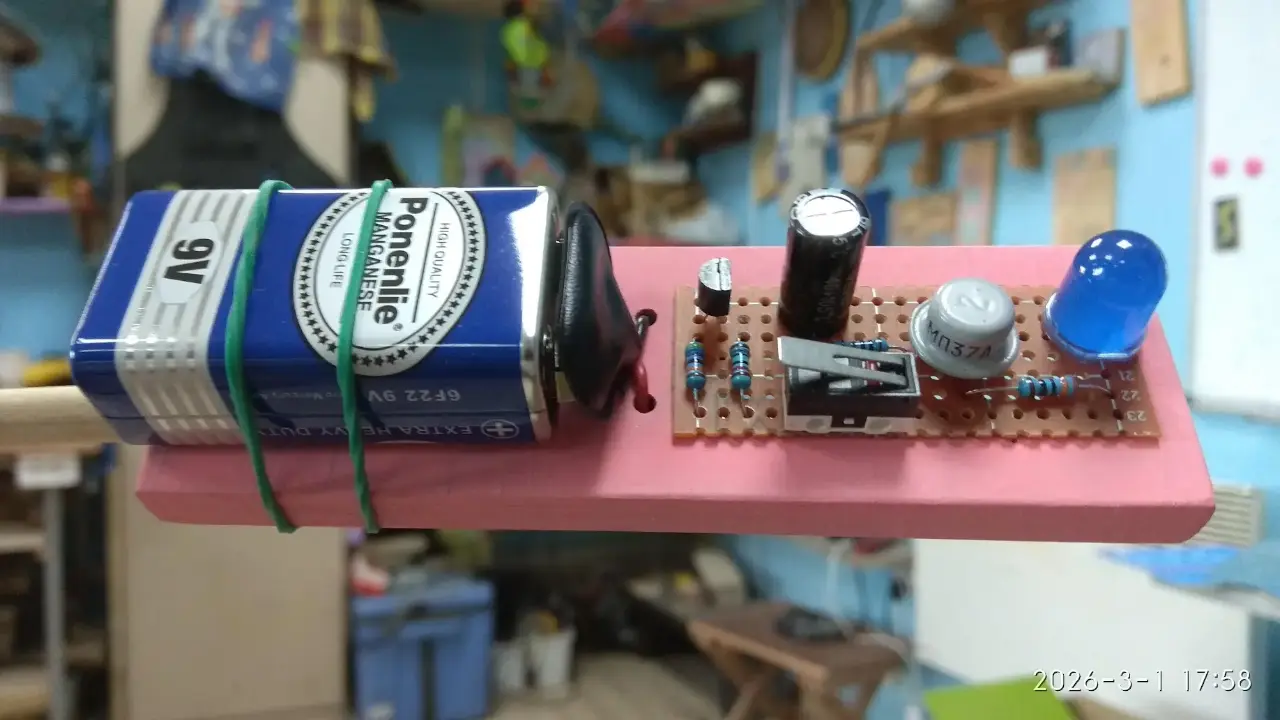

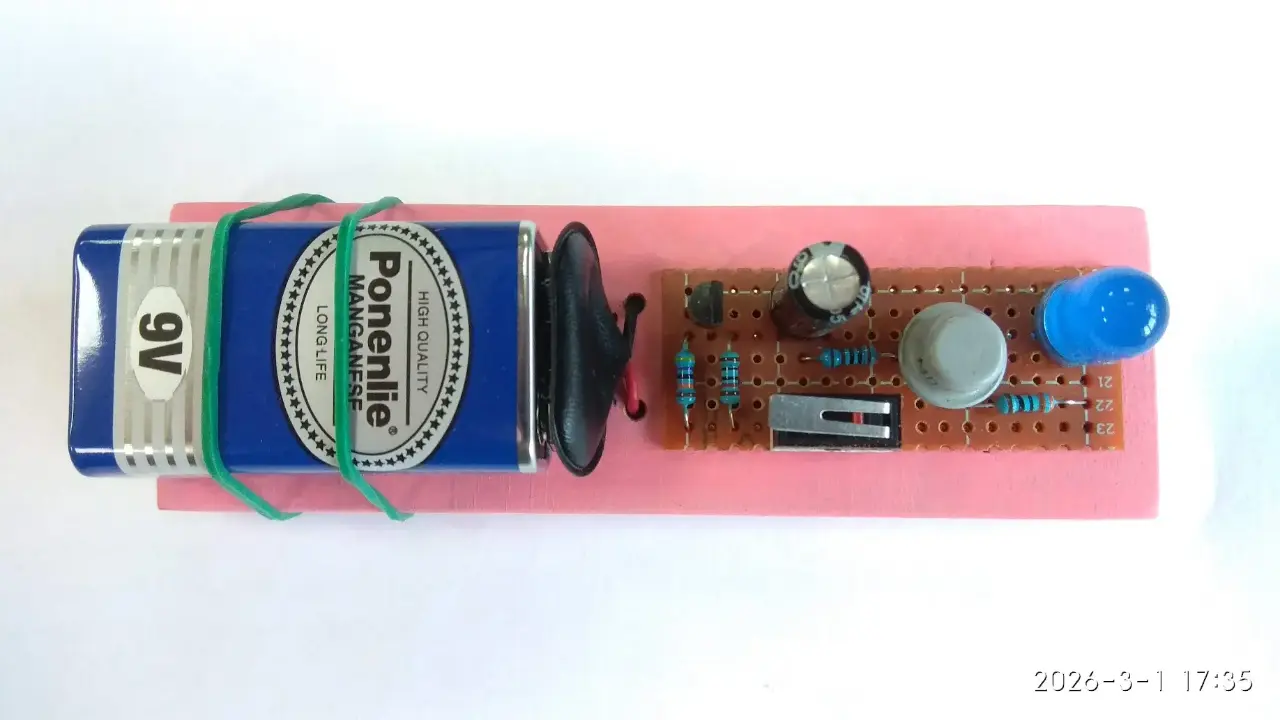

Создание небольшой аналоговой схемы, которая создаёт эффект плавного зажигания и гашения светодиода — аналогично пульсирующему индикатору на компьютерах «Macintosh». Всего два транзистора полностью заменяют собой сложный микроконтроллер с программным кодом. Особенность проекта заключается в использовании биполярного кремниевого транзистора в необычном, инверсном режиме, что позволяет изучить настоящую физику электронных процессов.
Примечание. В схеме применяется редкий сегодня германиевый советский транзистор 1. Работа с элементами из разных материалов, выполняющими одну задачу, но имеющими отличные свойства, а также понимание процессов в транзисторах при различном их включении дают глубокое погружение в физику полупроводников. Это закладывает базу для будущего проектирования электроники на новых физических принципах и материалах.
Область применения
В быту схема подходит для создания оригинального ночника или карманного фонарика, где крупный фиолетовый светодиод создаёт красивый визуальный эффект в темноте. Также решение применимо как готовый модуль плавного включения индикации для различных домашних приборов. В будущем принцип применим в индикаторах на таких планетах, как Марс, для оценки безопасности среды перед выходом из жилого модуля. Использование аналоговых дискретных элементов вместо микроконтроллеров критически важно в космических экспедициях: они устойчивы к жёсткой радиации, а устройства с такой схемотехникой легко ремонтируются в условиях далёкой планеты.
Примечание. Инверсное включение транзистора имеет специализированное применение. Его используют в исследовательских и измерительных схемах, генераторах шумовых сигналов и случайных чисел, а также в отдельных схемных решениях, где требуются специфические свойства этого режима. Смотри подробнее в 📘 [Бочаров, 1975, МРБ №887] 2.
Развитие проекта
1. Создание демонстрационного стенда для проведения экспериментов по наглядному сравнению работы транзистора в стандартном и инверсном режимах включения.
2. Добавление в схему подстроечного резистора и диода для точной синхронизации длительности зажигания и гашения светодиода.
3. Разработка блока сопряжения схемы с физическими датчиками для автоматического изменения яркости, длительности или частоты вспышек при колебаниях температуры, давления или других параметров окружающей среды.

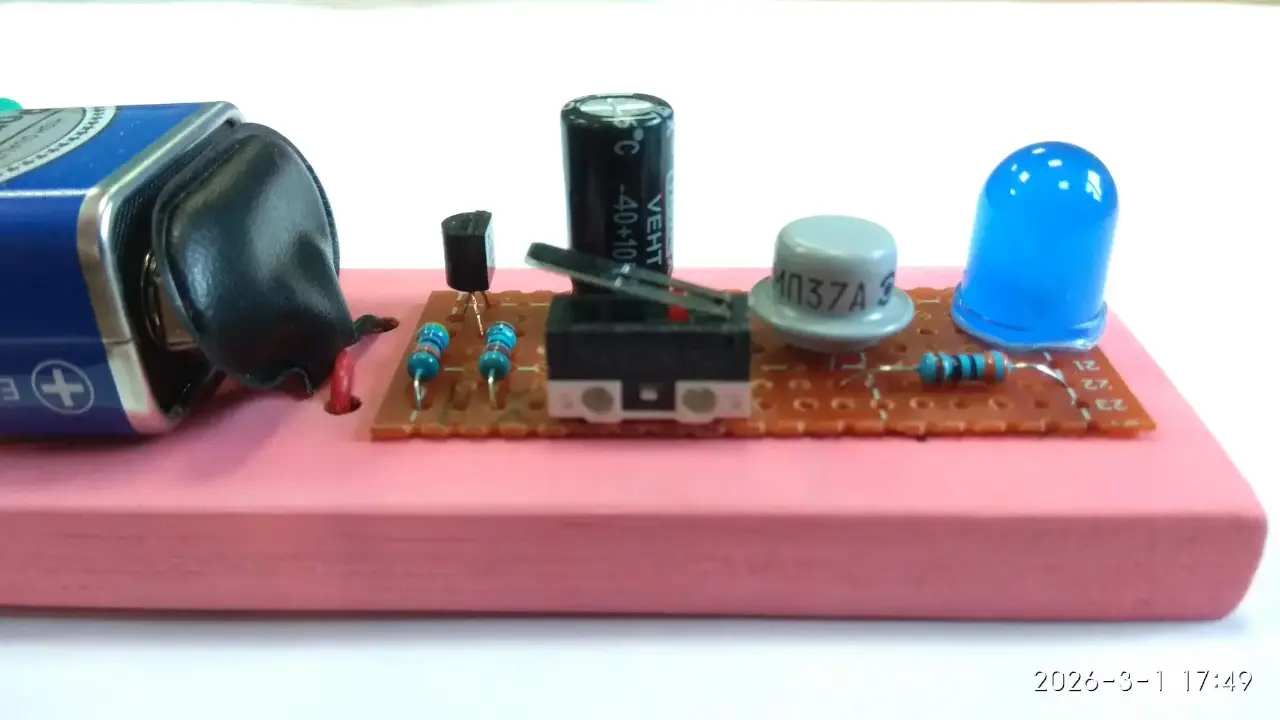

❗ Интересный факт. Дата выпуска германиевого транзистора на фотографии — 1976 год. Это значит, что на момент создания устройства в 2026 году ему исполнилось ровно 50 лет. Такой почтенный возраст наглядно доказывает высочайшую надёжность советских электронных приборов. К чему и стоит стремиться нам!
Файлы проекта

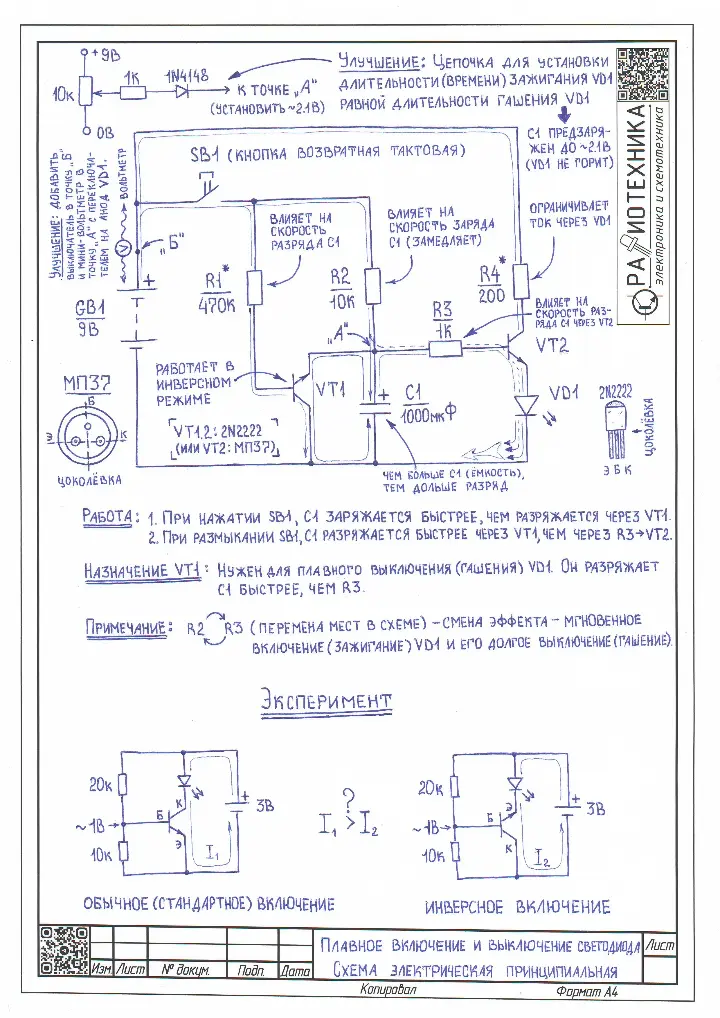

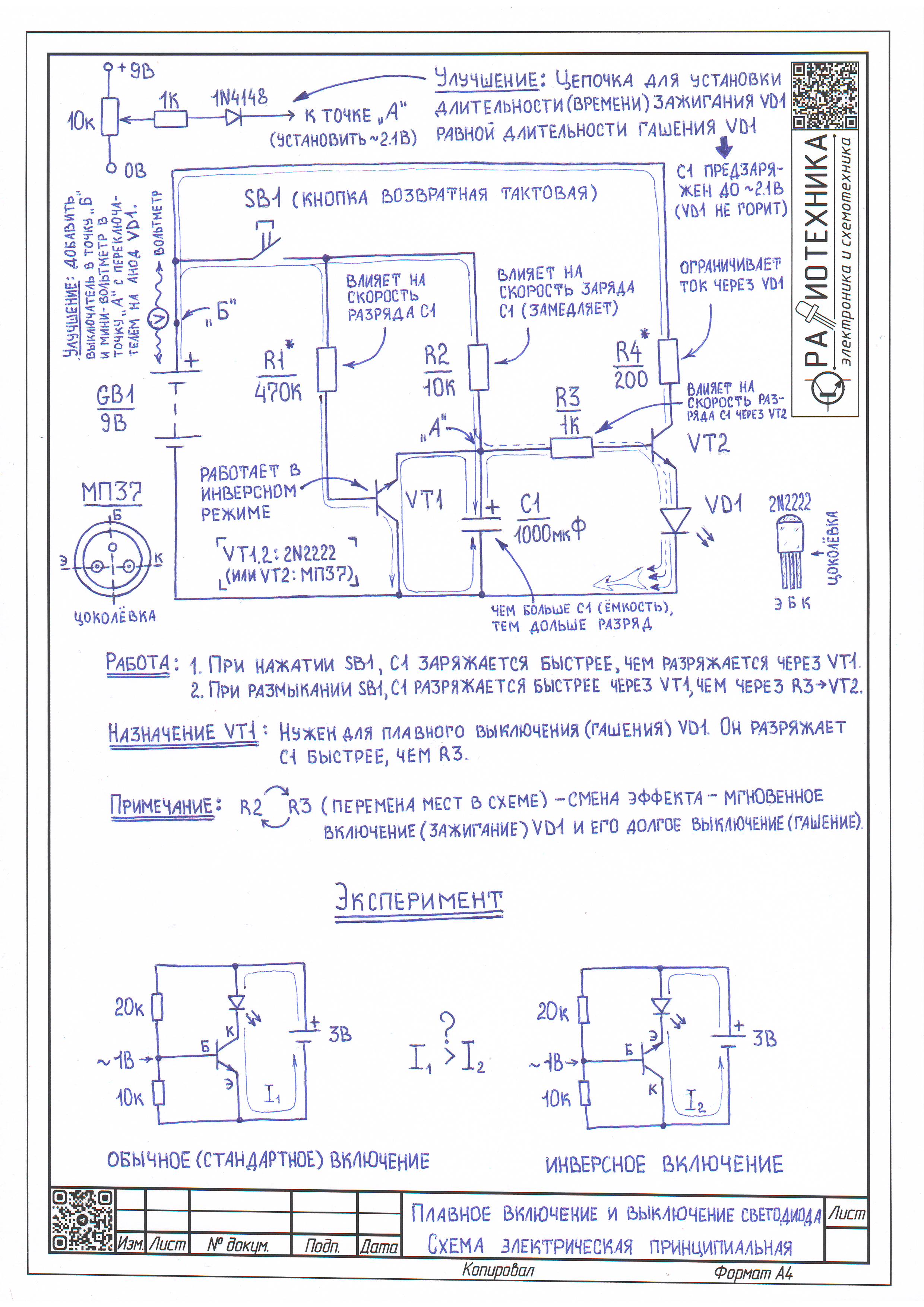

1. 🔌Схема электрическая принципиальная, PDF
2. 🔌Схема электрическая принципиальная, JPG
Вопросы проекта
Галерея работ
-
13.03.2026 » Эффект плавного зажигания светодиода: галерея
-
Слово «редкий» означает, что такие транзисторы больше не выпускаются в виде отдельных старых деталей, но сам материал активно развивается. Самые современные высокоскоростные микросхемы внутри себя содержат не только кремниевые, но и германиевые транзисторы 3. Это связано с тем, что германий обладает огромной подвижностью электронов. Такое полезное свойство значительно увеличивает быстродействие чипов и позволяет устройствам обрабатывать данные на сверхвысоких частотах с минимальными потерями энергии 4. ↩
-
Бочаров Л.Н. Инверсное включение транзистора (МРБ №887, 1975 г.). ↩
-
В рамках кремний-германиевой технологии (SiGe) в кремниевую структуру современных высокочастотных чипов точечно внедряют атомы германия. Это искусственно создаёт внутреннее напряжение в кристаллической решётке, заставляя электроны двигаться с огромной скоростью. ↩
-
На сверхвысоких частотах такие гибридные компоненты незаменимы в сверхбыстродействующей технике, например в процессорах суперкомпьютеров, приёмниках и передатчиках 5G/6G связи, радарных системах автопилотов и космической технике, где скорость обработки сигнала критически важна. ↩
