Развитие базовых навыков точной обработки деревянных деталей при создании конструкции устройства и чтения электронных схем для понимания функционирования изделия на базе несимметричного мультивибратора. Освоение основ технической эстетики и принципов навесного монтажа.

Описание проекта

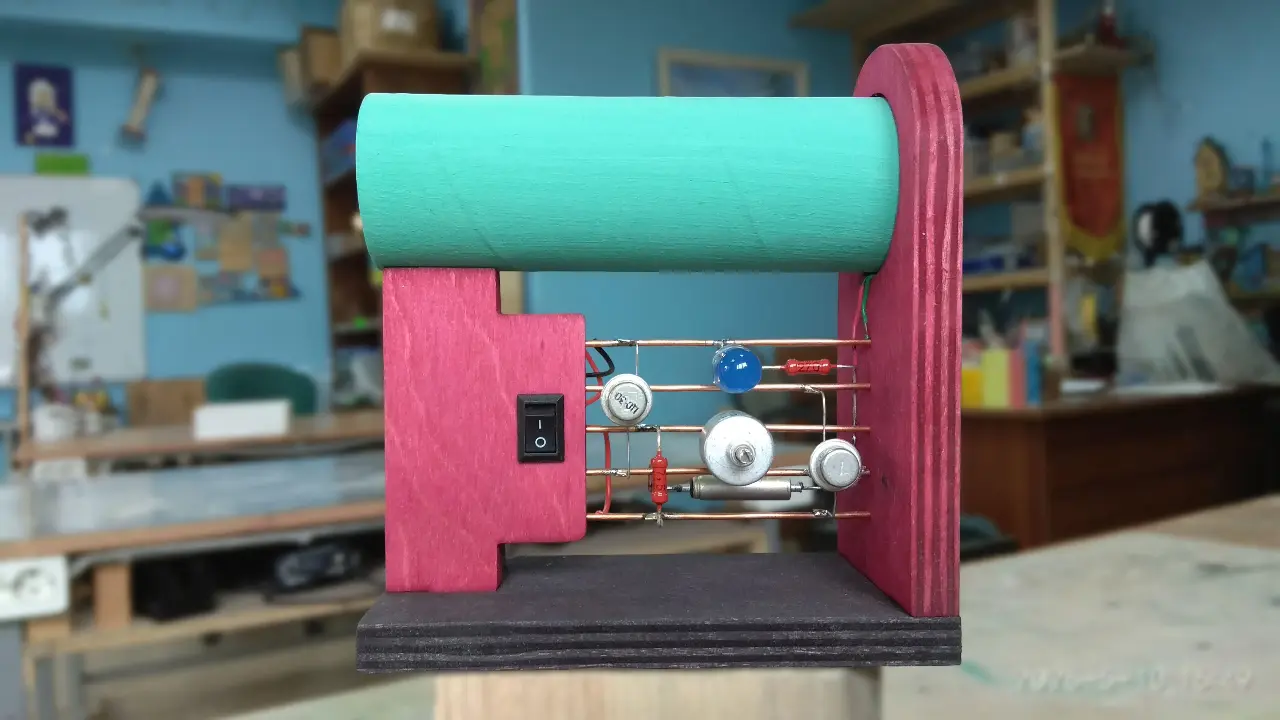

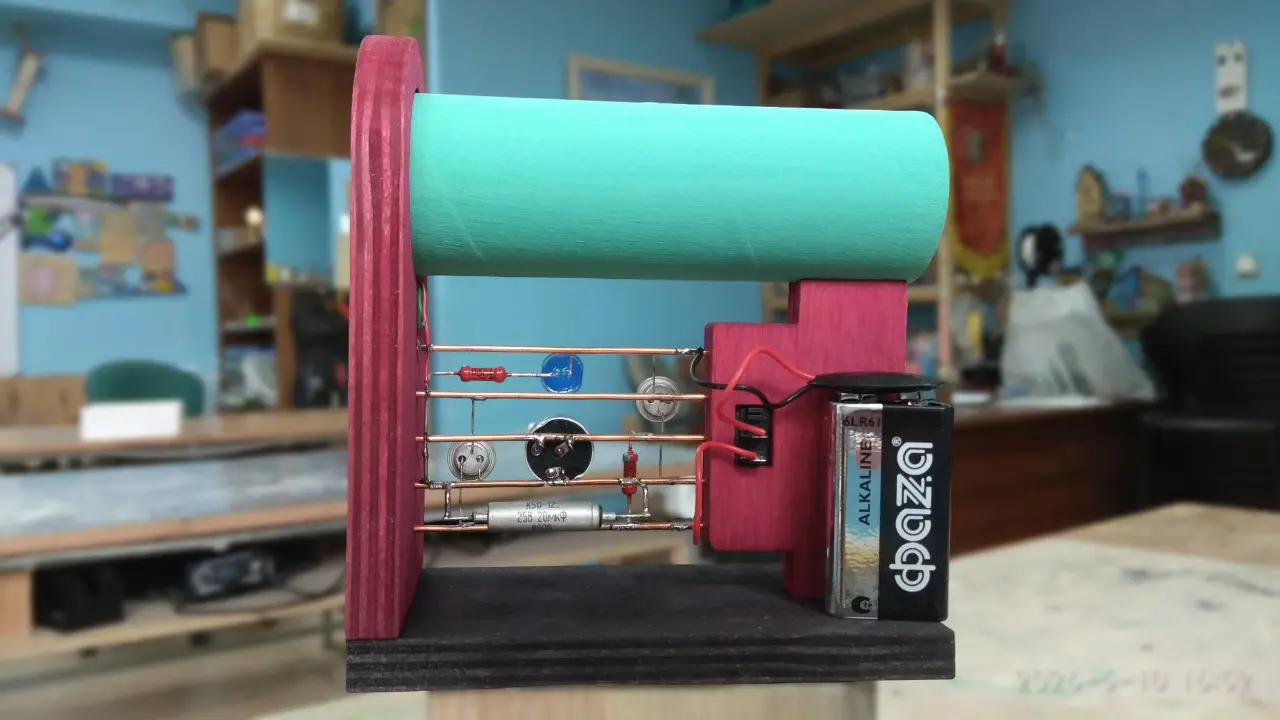

Создание метронома на базе несимметричного мультивибратора на советских радиодеталях и транзисторах. Проект выполнен в стиле электрического искусства по мотивам работ Петера Фогеля 1. Вместо обычной печатной платы компоненты монтируются открытым навесным способом на медные шины, что служит наглядным пособием для изучения схемотехники. Использование советских электронных компонентов придает конструкции футуристический стиль. В результате получается не просто прибор, а интерактивная звуковая скульптура, сочетающая в себе науку и красоту технического творчества.

Примечание. В конструкции прибора диффузор динамика помещен в трубу. Такое решение наглядно показывает, что усиливать звук можно не только электроникой, но и простыми физическими способами. При этом аналоговая электроника и понимание работы транзисторов из германия позволяют глубже понять физику электронных процессов. Это закладывает базу для будущего создания гибридных микросхем и устройств, сочетающих в себе полезные свойства компонентов из германия, кремния и других материалов.

Область применения

В быту прибор служит для тренировки музыкального ритма и визуального украшения интерьера лаборатории или мастерской. В космонавтике принципы тактовой звуковой индикации необходимы при создании резервных систем принятия решений. Если сложный манёвр длится ровно десять щелчков, звуковой темп поможет пилоту космического корабля мгновенно оценить время и вовремя включить аварийную автоматику при отказе основных экранов приборов. Также этот принцип изменения частоты звука от внешних факторов применим в датчиках космической погоды на орбитальных кораблях и других планетах для звукового предупреждения о солнечных вспышках и радиационной опасности.

Смотри также: Световой зонд со звуковой индикацией в 📘 [Audible Light Probe, Mims, 1994, p. 115] 2 и его реализацию в Forrest Mims Audible Light Probe oscillating transistor circuit.

Развитие проекта

1. Добавление схемы управления для автоматического подсчета количества звуковых щелчков за определенное время, что позволит измерять периоды, зависящие от внешних, например, погодных факторов.
2. Установка датчиков освещённости для автоматического запуска и отключения метронома в зависимости от яркости света или для измерения точной длительности заданного периода освещения, что можно применить в исследовательских приборах для сбора и оценки статистических данных об окружающей среде.
3. Разработка фоточувствительного датчика, который резко увеличивает частоту щелчков при сильных световых вспышках. На основе этого решения можно создать звуковой индикатор освещённости для людей с дефектами зрения, позволяющий по изменению темпа щелчков определять динамику освещения и условно ориентироваться во времени суток или понимать уровень яркости в разных помещениях зданий.

Файлы проекта

1. 🔌Схема электрическая принципиальная, PDF
2. 🔌Схема электрическая принципиальная, sPlan

Журнал проекта

Вопросы проекта

Галерея работ

  1. Петер Фогель — немецкий физик и художник-кибернетик. Известен своей междисциплинарной художественной практикой, включающей скульптуру, электронику и акустику. ↩

  2. Forrest M. Mims III Getting Started in Electronics. — Radio Shack, 1994. — 128 p. — (Cat. No. 276-5003). ↩

Автор:
TechLab
метрономсигнальный
