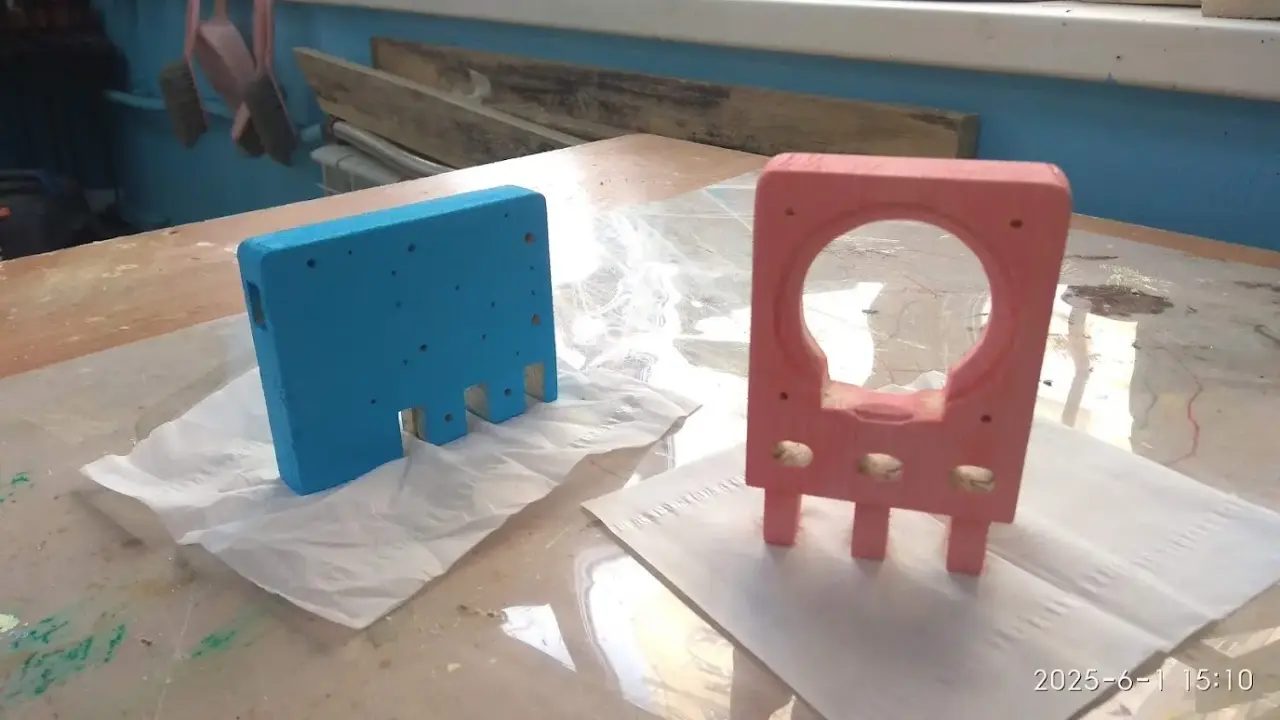

Развитие навыков объемного конструирования, точной фрезеровки скрытых пазов и прорезей в деревянном корпусе, изготовление датчиков. Освоение методов потайного монтажа элементов управления и соединительных проводов. Изучение принципов работы генераторов звуковой частоты, конденсаторов, выходных трансформаторов и основ технической эстетики.

Описание проекта

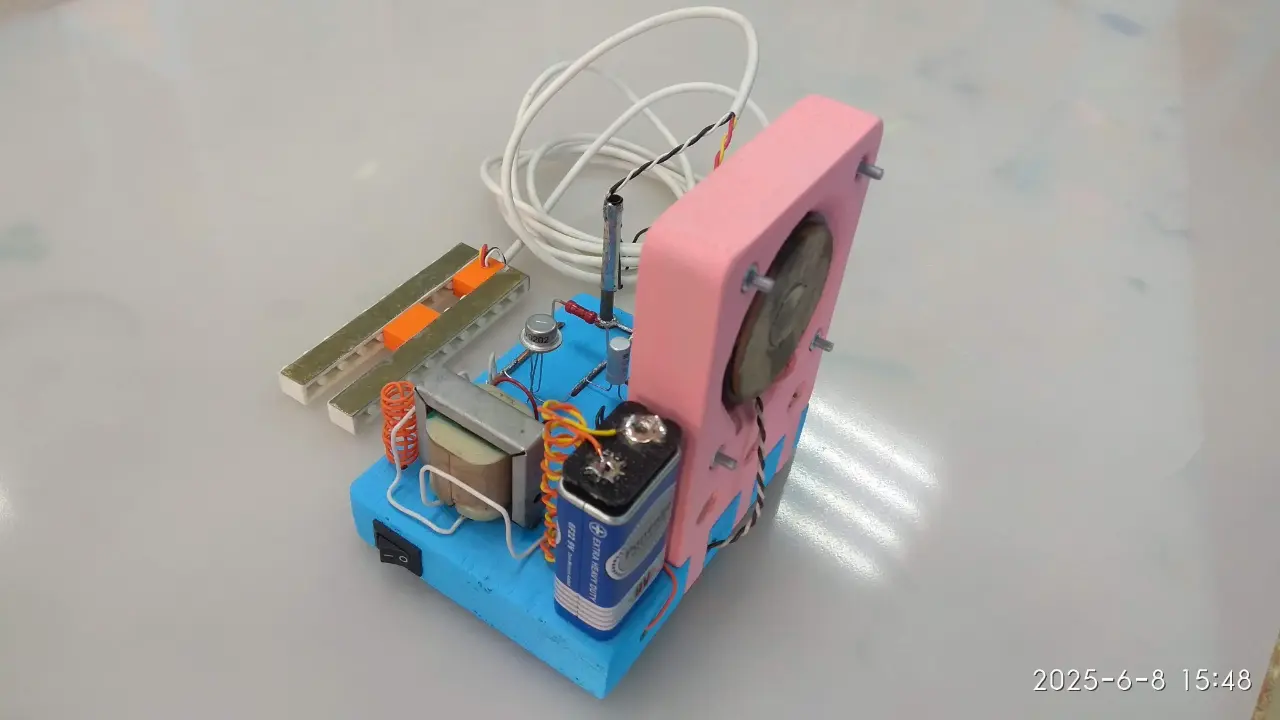

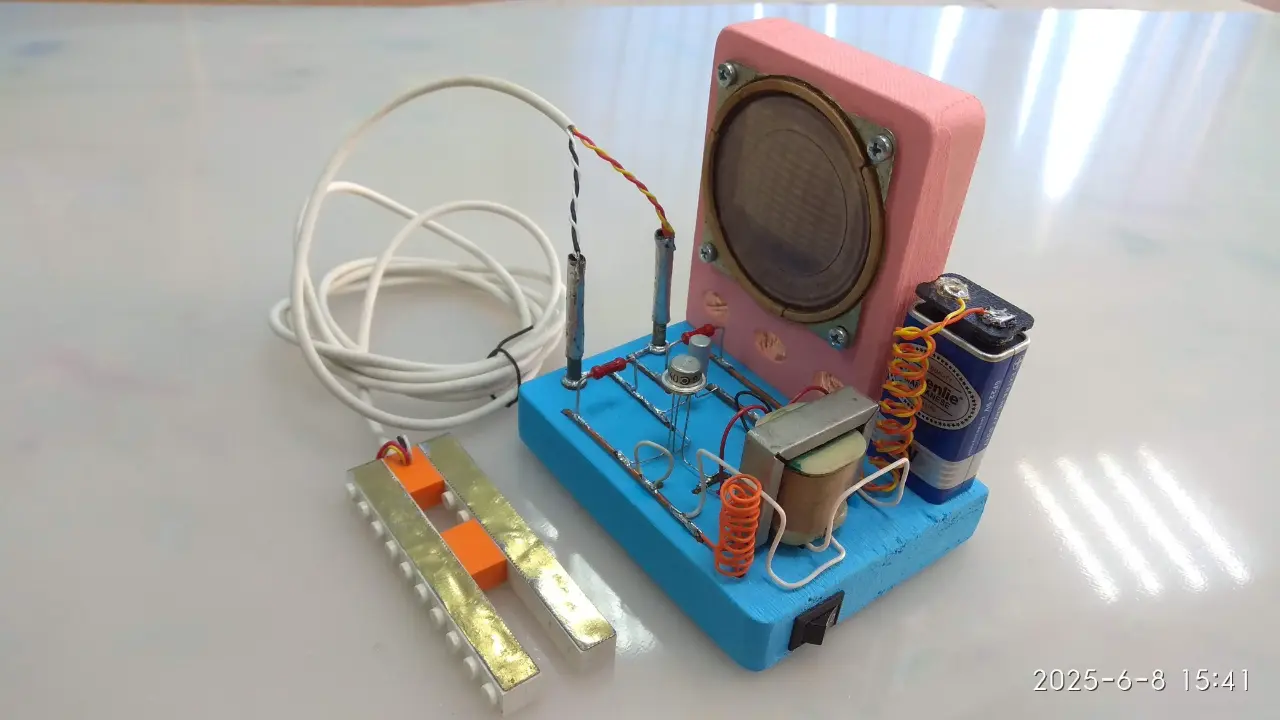

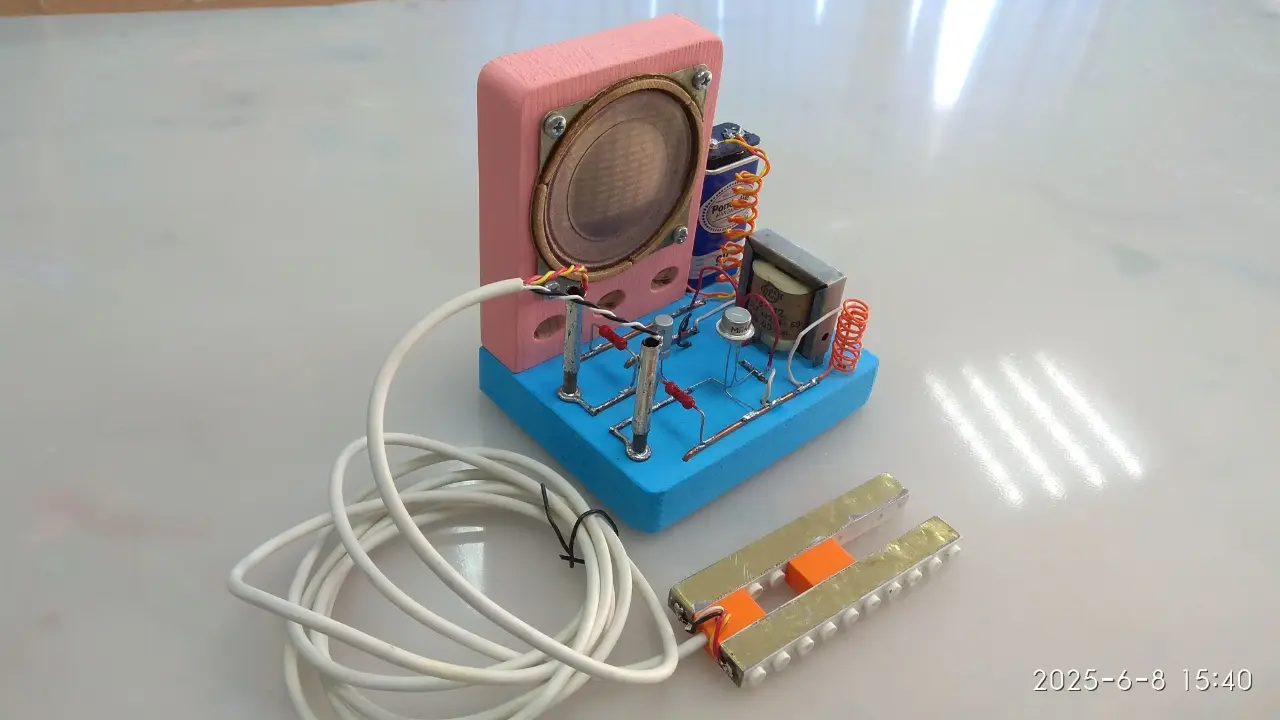

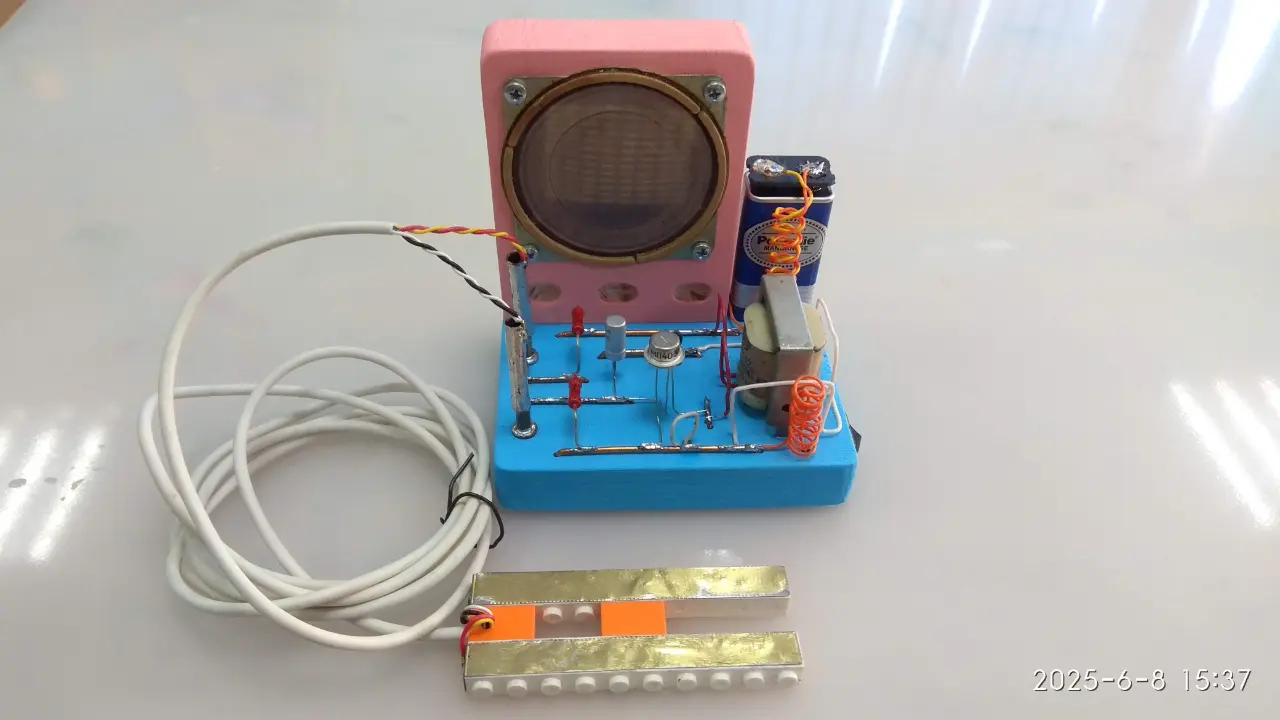

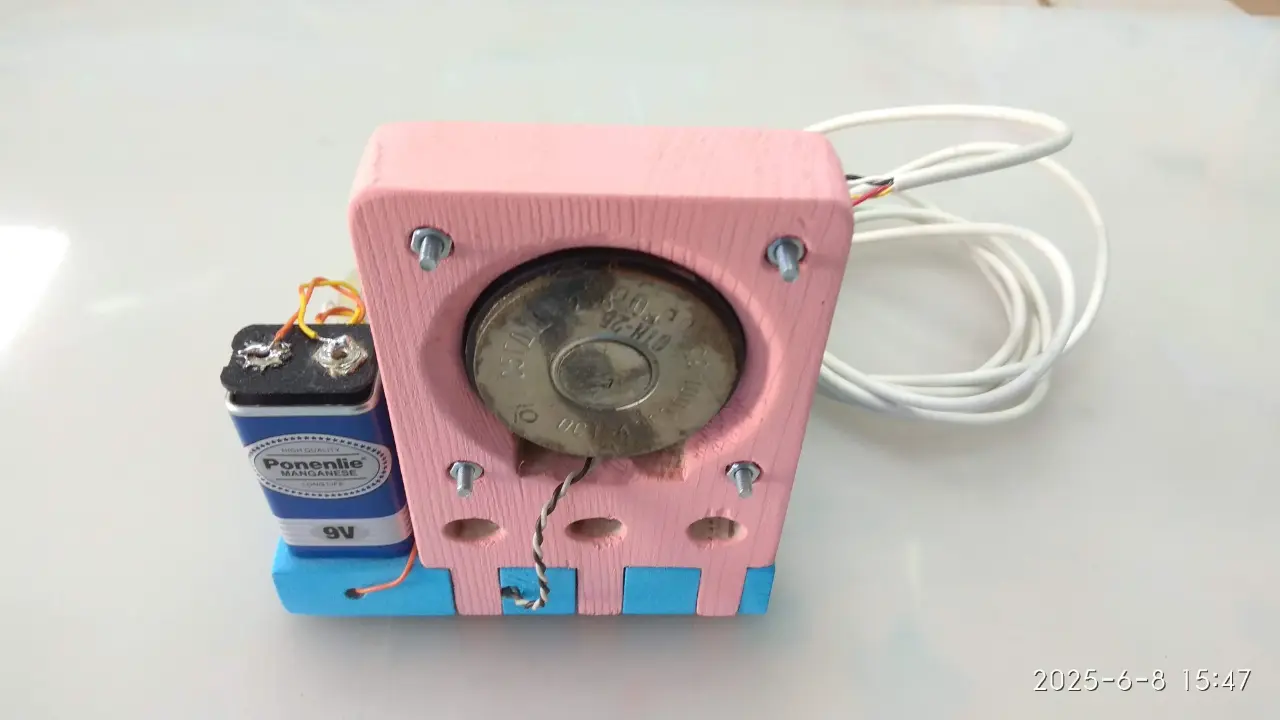

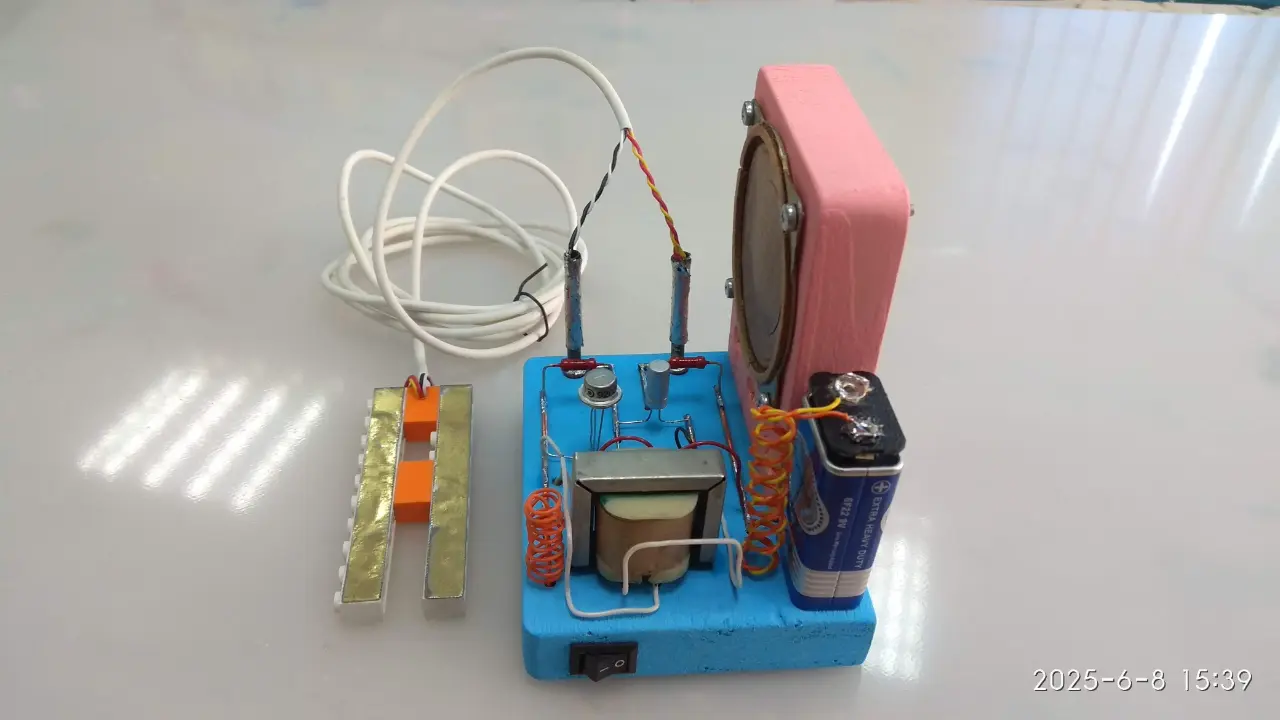

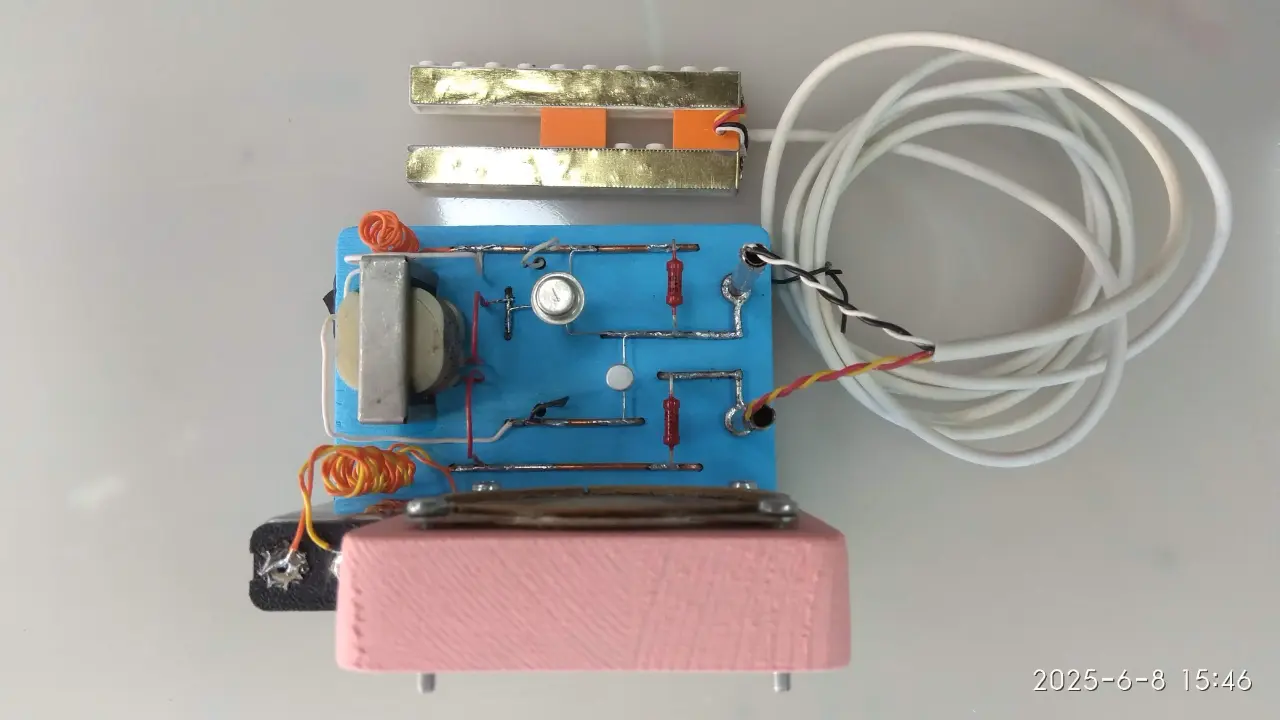

Создание конструкции детектора перелива с применением германиевых транзисторов и выходного трансформатора звуковой частоты. Открытый монтаж радиоэлементов сочетается со скрытым размещением динамика, выключателя и проводки внутри основания. Сборная форма корпуса из деревянных деталей в сочетании с открытым монтажом электроники придает устройству футуристический образ.

📘 Смотри подробнее:
• о работе трансформатора в [Платт, 2017, Том 1, с. 155] 1 и [Сворень, 2001, с. 109] 2.
• о прохождении импульса через конденсатор в [Платт, 2024, с. 108] 3.
• об аналогичной схемотехнике на одном транзисторе в [Иванов, 1975, ЮТ №1, с. 70-74] 4.

Область применения

Оповещение о критическом изменении уровня жидкости при контакте датчика с водой. В обычном режиме прибор используется для автоматизации набора воды в баки или экстренного обнаружения протечек водопровода. При установке на улице датчик может обнаружить начало дождя и выдать сигнал на автоматическое закрытие вентиляционных шахт, чтобы защитить дом от сырости. Если объединить эти детекторы в общую систему, получится единая сеть контроля. В условиях замкнутого цикла жизнеобеспечения космических станций или полярных баз такая сеть датчиков отвечает за одновременное наблюдение за уровнем воды в резервуарах и безопасность гидравлических узлов. Например, при выпадении опасных кислотных осадков на других планетах автоматика по сигналу датчика мгновенно закроет внешние шлюзы обитаемых модулей. Важной технической особенностью является использование в устройстве аналогового трансформатора, который, в отличие от современных микросхем, полностью устойчив к жёсткому космическому излучению.

video

Развитие проекта

1. Добавление схемы управления электромотором для автоматического закрытия вентилей или защитных кранов при обнаружении протечки водопровода или набора воды.
2. Создание автоматики для объединения нескольких датчиков в общую сеть с выдачей единого сигнала на закрытие защитных заслонок.

Файлы проекта

1. 📄Сборочный чертеж, PDF
2. 📐Сборочный чертеж, LibreCAD
3. 📄Схема электрическая принципиальная, PDF
4. 🔌Схема электрическая принципиальная, sPlan

Журнал проекта

Галерея работ

  1. Платт Ч. Энциклопедия электронных компонентов. Том 1. Резисторы, конденсаторы, катушки индуктивности, переключатели, преобразователи, реле, транзисторы: Пер. с англ. — СПб.: БХВ-Петербург, 2017. — 352 с.: ил. — ISBN 978-5-9775-3747-6, УДК 621.3, ББК 32.85. ↩

  2. Сворень Р.А. Электроника шаг за шагом: Практическая энциклопедия юного радиолюбителя. — Издание 4-е, дополненное и исправленное. — М.: Горячая линия-Телеком, 2001. — 540 с.: ил. — (Массовая радиобиблиотека; Вып. 1248). — ISBN 5-93517-041-8, ББК 32.85. ↩

  3. Платт Ч. Электроника для начинающих: Пер. с англ. — 3-е изд. — СПб.: БХВ-Петербург, 2024. — 352 с.: ил. — ISBN 978-5-9775-1764-5, УДК 621.3, ББК 32.85. ↩

  4. Иванов Б. Всего один транзистор (Юный техник, 1975, №1, с. 70-74). ↩
