Развитие навыков конструирования комбинированных корпусов из дерева и пластика, создание встроенных электрических схем. Изучение принципов работы несимметричного мультивибратора и подбора частотозадающих компонентов для управления звуком.

Описание проекта

Создание конструкции электроакустического бластера на основе схемы несимметричного мультивибратора с использованием германиевых транзисторов.

Примечание. Несимметричный мультивибратор — мультивибратор, построенный на транзисторах разной проводимости. Принцип работы основан на том, что транзисторы одновременно либо закрыты, либо открыты.

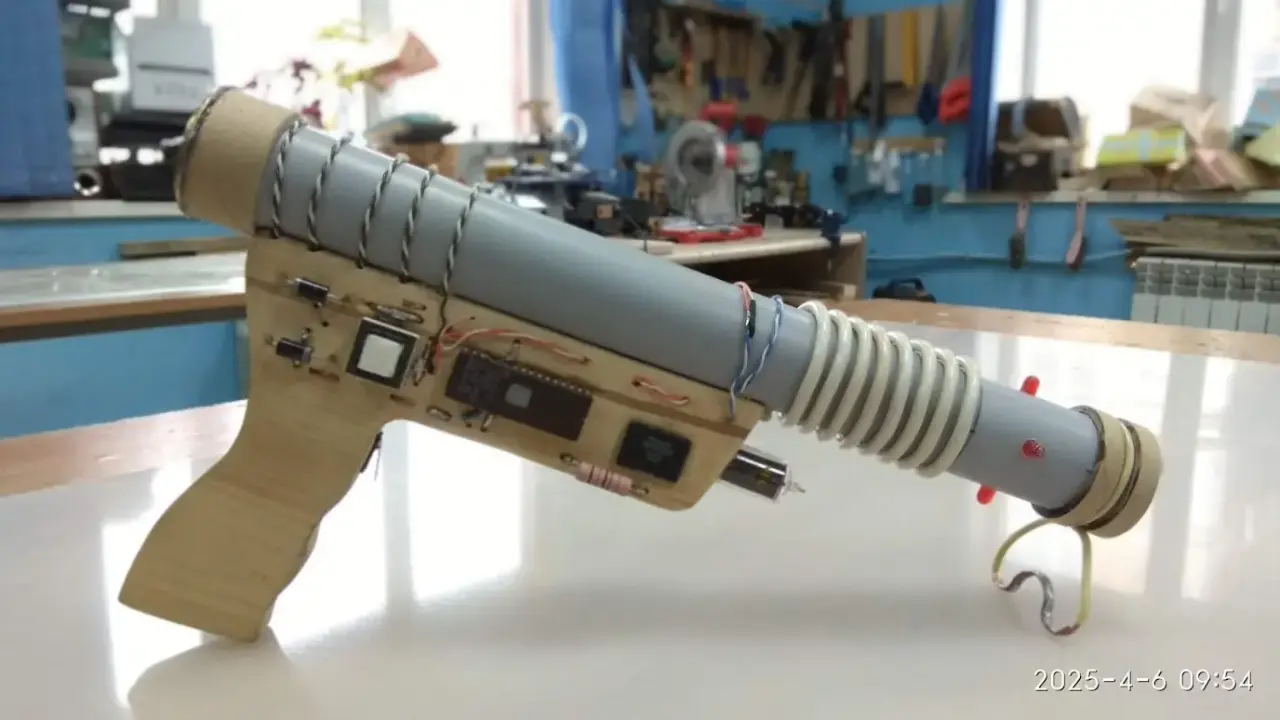

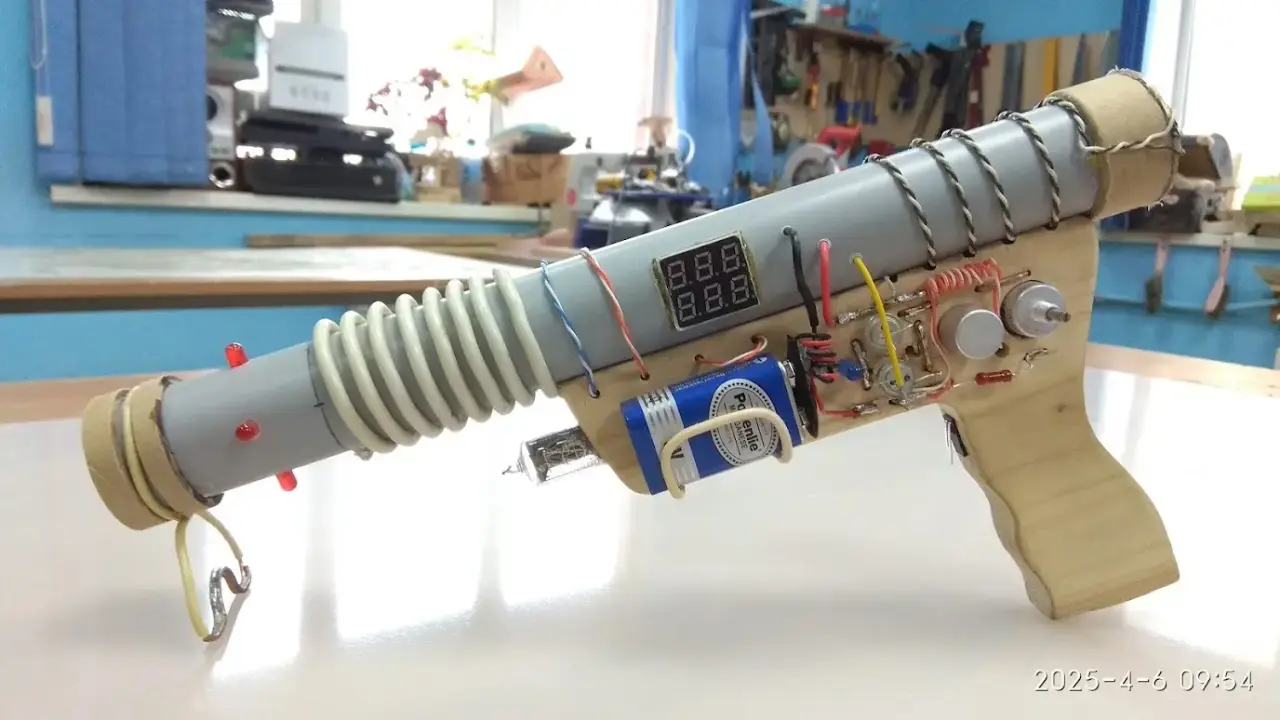

Устройство собрано на эргономичной деревянной рукоятке с ручным регулятором частоты. Для усиления звука ствол выполнен из пластиковой трубы, в которую встроены динамик и блок из четырех светодиодов, мигающих в такт акустическим импульсам. Использование советских ретро-деталей в открытом монтаже придает бластеру уникальный футуристический образ.

Область применения

Использование в качестве уникального игрового реквизита и наглядного пособия по изучению аналоговой схемотехники. Для юного космонавта это индивидуальное защитное устройство, генерирующее направленные звуковые и световые импульсы для ориентации в темных пещерах и подачи сигналов на неизведанных планетах.

video

Развитие проекта

1. Добавление в схему лазерного модуля для подсветки цели или генерации ярких вспышек в такт частоте выстрелов бластера.
2. Модификация до состояния когда бластер можно использовать как пистолет в игре «Тир» из книг Свореня Р.А. и подобных. 🤔

Файлы проекта

1. 📄Сборочный чертеж, PDF
2. 📐Сборочный чертеж, LibreCAD
3. 📄Схема электрическая принципиальная, PDF
4. 🔌Схема электрическая принципиальная, sPlan

Журнал проекта
